فیلتر هارمونیک فعال از نوع کابینت 500 ولت
فیلتر هارمونیک فعال از نوع کابینت 500 ولت با قیمت ارزان ، هارمونیک را در سیستم های 500 ولت 3 فاز (3/4 سیم) کاهش می دهد. ویژگی های کنترل دیجیتال ، طراحی مدولار و جبران خسارت ها هارمونیک 50 را جبران می کند. ایده آل برای توزیع انرژی ولتاژ متوسط ، صنعت سنگین و سیستم های انرژی تجدید پذیر. برای نقل قول که با اهداف تجاری شما هماهنگ است ، دست پیدا کنید!
فیلتر هارمونیک فعال کابینت 500 ولت (APF) یک راه حل با کارایی بالا برای کاهش هارمونیک در سیستم های الکتریکی سه سیم و چهار سیم 500 ولت ارائه می دهد. این APF با استفاده از کنترل دیجیتالی پیشرفته DSP+CPLD و یک توپولوژی سه سطح ، به جبران دقیق جریان هارمونیک تا 50 هارمونیک دست می یابد ، در حالی که به عدم تعادل سه فاز نیز می پردازد. طراحی مدولار آن از طریق اتصال موازی واحدهای مختلف ، ظرفیت مقیاس پذیر را امکان پذیر می کند. فیلتر فعال هارمونیک فعال از نوع کابینت 500 ولت که در یک کابینت قوی با مجرای هوای مستقل محصور شده است ، عملکرد قابل اعتماد و نگهداری آسان را تضمین می کند. این APF ، با رتبه های فعلی در دسترس تا 400A و ظرفیت های KVAR تا 400 ، بهبود کیفیت قدرت قدرت را برای سیستم های 500 ولت ارائه می دهد.
توضیحات مدل:
| با صدای بلند | قوای | 0.5 | 100a | / | 4 لیتر | C |
| کد سازمانی | فیلتر هارمونیک فعال | سطح ولتاژ 0.5: 500 ولت ± 20 ٪ |
ظرفیت رتبه （kvar） 100a | 3L: سه فاز سه سیم 4L: سه فاز چهار سیم |
ج: کابینه |
ویژگی ها:
● از DSP+CPLD از تمام هسته کنترل دیجیتال ، فناوری توپولوژی سه سطح ، الگوریتم تشخیص هارمونیک پیشرفته و استراتژی کنترل PWM برای دستیابی به جبران دقیق جریان هارمونیک استفاده کنید.
● اتخاذ طراحی ماژولار ، که اتصال موازی ماژول های متعدد را تسهیل می کند ، فضای کمی را به خود اختصاص می دهد و نگهداری آن آسان است.
● طراحی ساختاری مجرای هوای مستقل و انبارهای مستقل ، عملکرد پایدار تجهیزات را تضمین می کند.
● می تواند هارمونیک ها را در طیف گسترده ای از هارمونیک ها ، از 2 تا 50 هارمونیک فیلتر کند و مشکل عدم تعادل سه فاز را همزمان حل کند.
athy نرخ فیلتر هارمونیک زیاد است. اگر ظرفیت اجازه دهد ، نرخ فیلتر جریان هارمونیک می تواند به اندازه 95 ٪ باشد. برای اطمینان از عملکرد پایدار بلند مدت تجهیزات ، 100 ٪ خروجی محدود کننده جریان را تنظیم کنید.
برنامه ها:
فیلترهای هارمونیک فعال از نوع کابینت 500 ولت برای تقویت کیفیت برق در کاربردهای صنعتی با ولتاژ متوسط طراحی شده اند:
● توزیع قدرت ولتاژ متوسط:تثبیت شبکه های توزیع برق با کاهش تحریفات هارمونیک و بهبود کارآیی سیستم.
● فرآیندهای سنگین صنعتی:اطمینان از عملکرد قابل اعتماد تجهیزات حساس در صنایع با محتوای هارمونیک بالا ، مانند معدن و نفت و گاز.
● سیستم های انرژی تجدید پذیر (ولتاژ متوسط):بهبود کیفیت برق در نقطه اتصال منابع انرژی تجدید پذیر با ولتاژ متوسط.
● برنامه های دریایی و دریایی:ارائه کیفیت قدرت قابل اعتماد در محیط های سخت که در آن سیستم های 500 ولت رایج است.
فیلترهای هارمونیک فعال از نوع کابینت 500 ولت یک راه حل قوی و سازگار برای بهینه سازی کیفیت برق در درخواست 500 ولت ارائه می دهد.
پارامترهای فنی:
| سری 220 ولت | سری 380V | سری 500 ولت | سری 690V | ||
| ارتفاع | <2000m ، بالاتر از 2000m ، با توجه به GB/T3859.2 | ||||
| دمای محیط | -20 ～+50 | ||||
| رطوبت نسبی | 90 ≤ ، هیچ چگالشی روی سطح وقتی حداقل دمای ماهانه 25 باشد | ||||
| سطح آلودگی | سطح سوم زیر | ||||
| ولتاژ عملیاتی | AC220V ± 20 ٪ | AC380V ± 20 ٪ | AC500V ± 20 ٪ | AC690V ± 20 ٪ | |
| بسامد کار | 50 هرتز 5 ٪ | ||||
| جریان جبران | 25a | 25/50/75/100/150a | 100a | 100a | |
| ساخت شبکه | l/n | 3P3W/3p4W | 3P3W/3p4W | 3P3W/3p4W | |
| تعداد واحدها به طور موازی متصل شده است |
پر | ||||
| راندمان کلی دستگاه | 97 ≥ | ||||
| ساخت شبکه | 32kHz | 16 کیلوهرتز | 12.8kHz | 12.8kHz | |
| دامنه جبران خسارت | 2 ～ 50 بار ، نرخ جبران خسارت قابل تنظیم است | ||||
| انتخاب تابع | قدرت واکنشی | قدرت واکنشی ، قدرت واکنشی + عدم تقارن | |||
| قدرت واکنشی میزان جبران خسارت |
95 ≥ | > 92 ٪ | |||
| فیلتر خنثی توانایی |
قابلیت فیلتر خط خنثی 3 برابر قابلیت فیلتر فاز است | ||||
| زمان پاسخ کامل | 10 میلیون پوند | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| سر و صدا | ≤60db | ≤60db | ≤65db | ≤65db | |
| روش کنترل | رابط 2 طرفه RS485 (پشتیبانی از GPRS/WiFi) | ||||
| حفاظت | اضافه بار ، نرم افزار/سخت افزار بیش از حد ، ولتاژ و ولتاژ شبکه و ولتاژ ، قطع برق ، بیش از حد ، محافظت از ناهنجاری فرکانس و غیره. | اضافه بار ، نرم افزاری/سخت افزار بیش از حد ، ولتاژ شبکه و ولتاژ ، عدم تعادل ولتاژ شبکه ، خرابی برق ، بیش از حد ، ناهنجاری فرکانس ، محافظت از مدار کوتاه و غیره. | |||
| روش نصب | قفسه/دیوار نصب شده | رک | |||
| خط ورودی | ورودی برگشت （نوع قفسه） 、 ورودی فوقانی （دیواری نصب شده） | خط ورودی | |||
| سطح حفاظت | IP20 | ||||

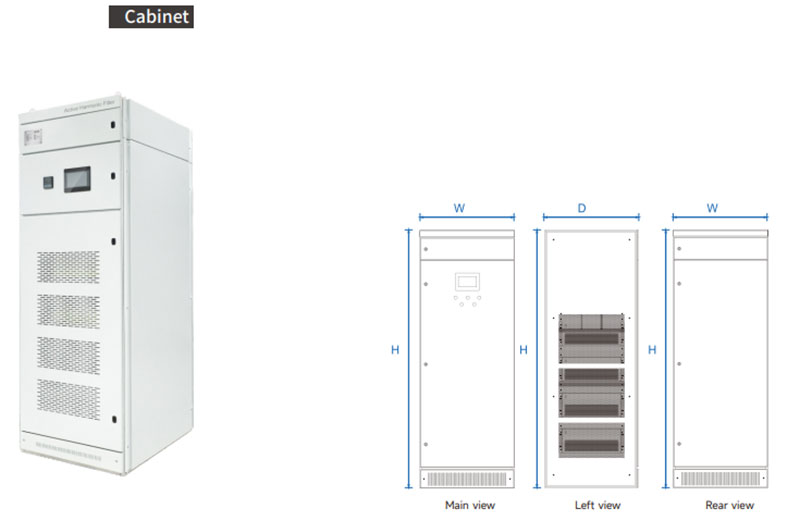

مدل و مشخصات:
| مدل دستگاه کابینت | ||||
|---|---|---|---|---|
| شماره مدل | ظرفیت جبران خسارت (KVAR) | ولتاژ سیستم (V) | ابعاد (D*W*H) | روش خنک کننده |
| GY APF-0.4-100A/4L-C | 100 | 20 ± 380 ٪ | 800*1000*2200mm | خنک کننده هوا اجباری |
| GY APF-0.4-150A/4L-C | 150 | 20 ± 380 ٪ | 800*1000*2200mm | |
| GY APF-0.4-200A/4L-C | 200 | 20 ± 380 ٪ | 800*1000*2200mm | |
| GY APF-0.4-250A/4L-C | 250 | 20 ± 380 ٪ | 800*1000*2200mm | |
| GY APF-0.4-300A/4L-C | 300 | 20 ± 380 ٪ | 800*1000*2200mm | |
| GY APF-0.4-400A/4L-C | 400 | 20 ± 380 ٪ | 800*1000*2200mm | |
| GY APF-0.5-300A/4L-C | 300 | 20 500 500 ٪ | 800*1000*2200mm | |
| GY APF-0.69-300A/4L-C | 300 | 20 ± 690 ٪ | 800*1000*2200mm | |
