فیلتر هارمونیک فعال دیواری 380 ولت
Geya فیلتر فعال هارمونیک فعال دیواری 380 ولت را ارائه می دهد که در کارخانه چین ما با فناوری پیشرفته طراحی و ساخته شده است. با راندمان بالا ، نصب آسان و قابل اعتماد برای برنامه های مختلف. برای اطلاعات بیشتر با ما تماس بگیرید و بهترین معامله را بدست آورید!
فیلتر هارمونیک فعال دیواری 380 ولت (AHF) یک راه حل قوی برای کاهش هارمونیک در سیستم های قدرت سه فاز چهار سیم (3p4W) و سه فاز سه سیم (3P3W) 380 ولت ارائه می دهد. این واحد صرفه جویی در فضا با استفاده از کنترل دیجیتال پیشرفته DSP+CPLD و یک توپولوژی سه سطح ، جبران دقیق جریان هارمونیک را ارائه می دهد. ویژگی های کلیدی شامل یک محدوده فیلتر هارمونیک گسترده (2 تا 50 هارمونیک) ، نرخ فیلتر زیاد (حداکثر 95 ٪) و یک طراحی مدولار برای اتصال و نگهداری موازی مناسب است. AHF با استفاده از دیواره 380 ولت در رده بندی های مختلف فعلی (25A تا 150A) در دسترس است.
توضیحات مدل:
| با صدای بلند | قوای | 0.4 | 50a | / | 4 لیتر | W |
| کد سازمانی | فیلتر هارمونیک فعال | سطح ولتاژ 0.4: 380 ولت ± 20 ٪ |
ظرفیت رتبه （kvar） 25/50/75/100/150A | 3L: سه فاز سه سیم 4L: سه فاز چهار سیم |
W: دیوار نصب شده |
ویژگی ها:
● از DSP+CPLD از تمام هسته کنترل دیجیتال ، فناوری توپولوژی سه سطح ، الگوریتم تشخیص هارمونیک پیشرفته و استراتژی کنترل PWM برای دستیابی به جبران دقیق جریان هارمونیک استفاده کنید.
● اتخاذ طراحی ماژولار ، که اتصال موازی ماژول های متعدد را تسهیل می کند ، فضای کمی را به خود اختصاص می دهد و نگهداری آن آسان است.
● طراحی ساختاری مجرای هوای مستقل و انبارهای مستقل ، عملکرد پایدار تجهیزات را تضمین می کند.
● می تواند هارمونیک ها را در طیف گسترده ای از هارمونیک ها ، از 2 تا 50 هارمونیک فیلتر کند و مشکل عدم تعادل سه فاز را همزمان حل کند.
athy نرخ فیلتر هارمونیک زیاد است. اگر ظرفیت اجازه دهد ، نرخ فیلتر جریان هارمونیک می تواند به اندازه 95 ٪ باشد. برای اطمینان از عملکرد پایدار بلند مدت تجهیزات ، 100 ٪ خروجی محدود کننده جریان را تنظیم کنید.
برنامه ها:
فیلترهای هارمونیک فعال دیواری 380 ولت برای حفظ کیفیت انرژی در طیف وسیعی از کاربردهای صنعتی ضروری است:
● اتوماسیون صنعتی:محافظت از تجهیزات اتوماسیون حساس و اطمینان از عملکرد قابل اعتماد درایوهای فرکانس متغیر (VFD) ، روباتیک و سایر بارهای مهم.
● گیاهان تولیدی:بهبود کیفیت انرژی و کاهش هزینه های انرژی با به حداقل رساندن اعوجاج هارمونیک.
● مراکز داده:تأمین انرژی تمیز برای زیرساخت های بحرانی فناوری اطلاعات و جلوگیری از از بین رفتن داده ها به دلیل نوسانات برق.
● صنعت نفت و گاز:اطمینان از عملکرد قابل اعتماد پمپ ها ، کمپرسورها و سایر تجهیزات ضروری در محیط های سخت.
● سیستم های انرژی تجدید پذیر:ادغام منابع انرژی تجدید پذیر در شبکه ضمن حفظ کیفیت و ثبات قدرت.
فیلترهای هارمونیک فعال دیواری 380 ولت یک راه حل قابل اعتماد و مؤثر برای بهینه سازی کیفیت برق در برنامه های سه فاز 380V ارائه می دهد.
پارامترهای فنی:
| سری 220 ولت | سری 380V | سری 500 ولت | سری 690V | ||
| ارتفاع | <2000m ، بالاتر از 2000m ، با توجه به GB/T3859.2 | ||||
| دمای محیط | -20 ～+50 | ||||
| رطوبت نسبی | 90 ≤ ، هیچ چگالشی روی سطح وقتی حداقل دمای ماهانه 25 باشد | ||||
| سطح آلودگی | سطح سوم زیر | ||||
| ولتاژ عملیاتی | AC220V ± 20 ٪ | AC380V ± 20 ٪ | AC500V ± 20 ٪ | AC690V ± 20 ٪ | |
| بسامد کار | 50 هرتز 5 ٪ | ||||
| جریان جبران | 25a | 25/50/75/100/150a | 100a | 100a | |
| ساخت شبکه | l/n | 3P3W/3p4W | 3P3W/3p4W | 3P3W/3p4W | |
| تعداد واحدهای متصل به صورت موازی | پر | ||||
| راندمان کلی دستگاه | 97 ≥ | ||||
| ساخت شبکه | 32kHz | 16 کیلوهرتز | 12.8kHz | 12.8kHz | |
| دامنه جبران خسارت | 2 ～ 50 بار ، نرخ جبران خسارت قابل تنظیم است | ||||
| انتخاب تابع | قدرت واکنشی | قدرت واکنشی ، قدرت واکنشی + عدم تقارن | |||
| نرخ جبران قدرت واکنشی | 95 ≥ | > 92 ٪ | |||
| قابلیت فیلتر خنثی | قابلیت فیلتر خط خنثی 3 برابر قابلیت فیلتر فاز است | ||||
| Full response time | 10 میلیون پوند | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| سر و صدا | ≤60db | ≤60db | ≤65db | ≤65db | |
| روش کنترل | رابط 2 طرفه RS485 (پشتیبانی از GPRS/WiFi) | ||||
| حفاظت | اضافه بار ، نرم افزار/سخت افزار بیش از حد ، ولتاژ و ولتاژ شبکه و ولتاژ ، قطع برق ، بیش از حد ، محافظت از ناهنجاری فرکانس و غیره. | اضافه بار ، نرم افزاری/سخت افزار بیش از حد ، ولتاژ شبکه و ولتاژ ، عدم تعادل ولتاژ شبکه ، خرابی برق ، بیش از حد ، ناهنجاری فرکانس ، محافظت از مدار کوتاه و غیره. | |||
| روش نصب | قفسه/دیوار نصب شده | رک | |||
| خط ورودی | ورودی برگشت （نوع قفسه） 、 ورودی فوقانی （دیواری نصب شده） | خط ورودی | |||
| سطح حفاظت | IP20 | ||||

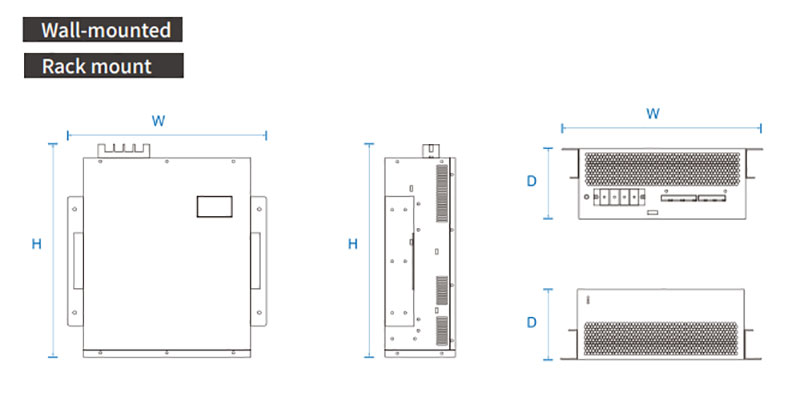

مدل و مشخصات:
| مدل | ||||
|---|---|---|---|---|
| شماره مدل | جریان دارای رتبه (A) | ولتاژ سیستم (V) | ابعاد (D*W*H) | روش خنک کننده |
| GY APF-0.22-25A/2L-R/W | 25 | 220 | 220*330*160mm | خنک کننده هوا اجباری |
| GY APF-0.4-25A/4L-R/W | 25 | 20 ± 380 ٪ | 460*490*89mm | |
| GY APF-0.4-50A/4L-R/W | 50 | 20 ± 380 ٪ | 460*490*89mm | |
| GY APF-0.4-75A/4L-R/W | 75 | 20 ± 380 ٪ | 500*510*190mm | |
| GY APF-0.4-100A/4L-R/W | 100 | 20 ± 380 ٪ | 500*550*240mm | |
| GY APF-0.4-150A/4L-R/W | 150 | 20 ± 380 ٪ | 500*550*240mm | |
| GY APF-0.5-100A/4L-R/W | 100 | 20 500 500 ٪ | 495*675*275mm | |
| GY APF-0.69-100A/4L-R/W | 100 | 20 ± 690 ٪ | 495*675*275mm | |
